| 加工定制：是 | 品牌：西安聚能 | 型号：TR-9300 |
| 类型：环保监测 | 测量范围：0-4000ppm | 测量精度：0.01 |
| 功率：3000w | 尺寸：600*600*2000mm | 重量：55kg |
| 适用范围：在线污染源监测 |
1、TR-9300烟气连续监测系统是采用世界***在线分析技术与中国环保监测技术相结合，通过我公司多年在工业流程领域中积累的丰富经验精心打造而成。应用于烟气中气态污染物（SO2、NOx、CO、CO2、O2）和固态污染物以及温度、压力、湿度、流量的在线监测，并通过数据采集处理系统生成图谱、环保报表，可将数据远传至各级***。系统按工业型标准设计，有大量的成功案例。
联系人：邢经理 电话：18792497762

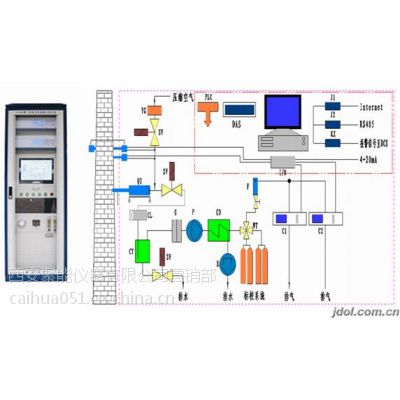

系统组成：
加热取样系统
预处理系统
气体分析仪（测量组分为、NOX、O2、CO、CO2）
粉尘颗粒物浓度测量仪
湿度、温度、压力测量仪
数据处理系统
2、系统技术指标
测量成分 测量范围
SO2： 0～5000ppm可选
NOX： 0～5000ppm可选
CO： 0～5000ppm可选
粉尘：0～***不透过率 0～4000mg/m3
O2：0～10/25%
温度 0～300摄氏度
流量：0～40m/s
湿度：0～20%
压力：0～130KPa
2 性能规格
2.1 一般规格
项目 | 规格 |
监测组分 （可定制） | SO2,NOx，CO，O2，粉尘颗粒物浓度，温度、压力、流速、湿度 (具体监测组份根据客户要求定制) |
测定范围 （可定制） | SO2 0 ~ 2500mg/m3 NOx 0 ~ 2500 mg/m3 O2 0 ~ 25vol% 或定制 |
重现性 | ≤±0.5%F.S |
数值显示的漂移 | ＜±1%F.S |
0点漂移 | ≤±1%/7d |
漂移 | ≤±1%/7d |
直线性 | ≤±1%F.S |
响应时间 | 取样距离≤30米，T90≤35S |
样品气体采取量 | 约6L/min |
校正气体 | 零气体 ***N2 标准气体 跨度气体 SO2 in N2 标准气体 NO in N2 标准气体 O2 in N2 标准气体或大气(空气) |
周围环境允许条件 | 温度：-5 ~ 40℃.湿度:95%RH以下,没有辐射热， 直射阳光，及较大振动的地方 |
信号输出 | 4-20mA标准电流信号或RS485，RS232通讯信号 |
所需电源 | AC380V±22V,50/60Hz（根据当地情况选择） |
有效尺寸 | 600mm×600mm×1800mm |
重量 | 约200Kg |
气体连接部材质 | 特氟龙管或不锈钢管 |
4.2.9 气阻
气阻起到减少样品气体流量，为手动调整。
4.2.10 气体流量计
这气体流量表是专门用来监测进入分析仪的样品气体流量，正确的流量应保持为大约0.7L/min 程度。
4.2.11 排液罐
本构件是收集从排液分离器及各冷却器生成的液体，然后用溢出的方式自动进行排水。排液罐在＂-1Kpa ~ +1Kpa＂的压力范围内都能使用。
4.2.12 换气扇
换气扇是夏季为了防止主机内温度升高而设计采用的，它从主机门上部引入外界空气。其使用时间根据用户所在地不同有所差异，但5 ~ 10月间基本上都在工作状态。
4.2.13 机内过滤器
在主机箱前开门上部和下部安装有机内过滤器，换气扇工作时，从通过它过滤吸入外部空气。为了不致发生灰尘堵塞，请定期进行清洗。
4.2.14 照明灯
本机按标准配有聚光灯（30W）。通过行程开关控制，门开起时自动亮起。
4.2.15 继电器单元（24VDC）
该继电器单元除具有自动校正电磁阀，驱动抽气泵等功能之外，还配备各种警报等的输入输出连接点。
4.2.16 校正气体（＂零气体＂，＂跨度气体＂总称）用电磁阀
本设备在自动进行气体校正中使用下列电磁阀
①＂零气体＂电磁阀 SV2
②＂跨度气体＂电磁阀 SV3
③进行空气校正用电磁阀 SV1
④进行排空电磁阀 SV4
上述各气瓶和电磁阀间的连接管都使用Φ6的特氟龙管。在该系统的管道连接完成后，应分别对各标准气体压力调整器次级输出端压力进行调节，使它们都保持在50~80kpa范围内。
※电磁阀组合基座的具体数量根据本装置具备测定气体成份能力不同有所差异，且电磁阀的位置也略有改变。联系人：师佳兵 手机：18392148897
4.2.17 PLC模块
本装置采用的是SIEMENS S7-200系列，该模块控制整个主机箱的所有动作（如采样，反吹，皮托管反吹，校正等）
4.2.18 湿度报警
湿度报警是为了防止样品气体中水分含量过高时，对仪表造成的损害。该装置由计算单元和传感器单元两部分组成。
５ 操作
请在详细阅读各部件机构使用说明书，充分理解它们各部分的规格，使用方法，并再三确认本装置已经得到正确组装和放置后，再启动本装置。
5.1 基本操作
①给排液罐加水 → ②接通各有关电源 → ③调整流量 → ④确认冷却器工作正常 → ⑤确认分析仪夜晶显示 → ⑥调整分析仪测定状态和范围 → ⑦零,量程校正→ ⑧进行测定 → ⑨停止
5.2 关于手动零校正和跨度校正
本装置除具备自动校正，还具备手动校正。在手动校正时,主机应处于维护状态,抽气泵处于停转,才能进行手动校正。
5.３ 特殊组件操作顺序
1)简易气流清洗装置
在按照基本操作要求进行测定后，可使用本构件按照事先设定的周期和清洗动作要求对探头和皮托管进行气流吹洗。
设定内容项目如下：
6 保养维修
以下内容是专门为日常定期保养，检查归纳编写的操作要领。在下面一一加以说明，务请在仔细阅读理解的基础上，认真进行***实施。
标明更换时间的零部件均为易耗品，事先及时准备是用户应当周密计划考虑的内容，另外，其更换周期根据贵用户周围的环境，测试条件等情况而有所改变，这一点也请用户有充分认识。具体摸索，掌握实行。
设备名称 | 项目 | 检查周期 | 更换周期 | 概要 |
样品气体探头 (陶瓷滤芯过滤型) | 更换过滤器部件 更换环型圈 确认密封 检查加热器工作及绝缘情况 确认取样管情况
|
定时检查
定时检查
定时检查 | 4 个月 | 更换方法请参照 另附样品气体探头使用说明书有关要求执行 |
排液分离器 | 确认是否污染 | 3 个月 | 3 个月 | 拆下用清水洗静 |
冷却器 | 确认冷却性能 风扇 蠕动泵 清扫气体管道 | 每周 6个月 6个月 1年 |
| 检查和更换方法 请参照另附冷却器说明书有关要求执行 |
过滤器 | 更换纸质滤芯 |
| 6个月 |
|
抽气泵 | 更换泵膜 |
| 1年 |
|
流量表 | 确认流量 分解清扫 | 每星期 必要时 |
|
|
机内过滤筛 | 确认过滤筛是否污染 换气扇 | 1年
1年 |
|
|
标准气体专用减压阀 | 确认压力情况 检查是否存在泄漏 更换密封圈 注意大修间隔时间,适时进行检修 | 适宜 3个月
2年 |
必要时 |
|
※ 注意：
在易耗品,修理品作废弃处理时，请全部作为工业废弃物加以处理。
7 故障对策
在这里介绍本测定装置长期工作后，常见故障情况的一些应急维修及对策措施，如果是关于其中各组成机构的故障情况先参考各相关机构使用说明书。
分析仪发生故障时，由于其产生原因不同，会出现各种各样的现象症状，要想迅速修复，调查了解发生故障前的工作情况是相当重要的一环。
例如，会有
逐渐出现工作情况失常
在受到某外力打击后工作状况不佳
突然出现检测反常
切断电源后再度打开时情况异常
由于混入含杂质气体，立刻出现检测失调
等等情况产生，即使是同一故障现象，可根据它前后工作情况不同作出是属于部件老化损坏，电气故障，还是属于气体系统故障等不同判断。但是如果属于分析仪故障修理那需要相当复杂高深的技术，尤其分析仪内部故障连同电子部件发生故障时，有时连寻找故障点都相当困难。遇到这类故障情况，还是委托本公司派遣技术员前来维修为好，但下面叙述的内容对于贵客户来说也是十分实用的处理对策，特别在整个样品气体的故障，其故障发生点的寻找，产生原因都比较容易对付，用户可以根据下面给予的对策处理。
本检测装置中凡于计量单位有关器具进行修理时，原则上规定必须再度接受计量鉴定，但是对于某些与检测性能无关的应急处理等应另当别论，可以有以下情况
轻度维修范围（用户可以自行修理范围）
① 外箱，电源软线，连接线或于控制流量有关的零部件更换或修理
② 外部螺丝类，橡胶垫圈，把手旋钮，电源接线端子，指示灯，照明灯，保险丝，过滤器部件，泵隔膜，或自动校正用标准件等的更换
③ 凡污损及计量器具上计量刻度以外标志文字类（只要已恢复），或于计量精度无直接影响的锈蚀，颜色脱落，修补，甚至焊接
